除了量測結構模態，亦可直接以inertial shaker透過 650N推力，產生80gal，5-50Hz
模擬外部水平及垂直震源。更直觀的了解外部振動對於爐管的影響。

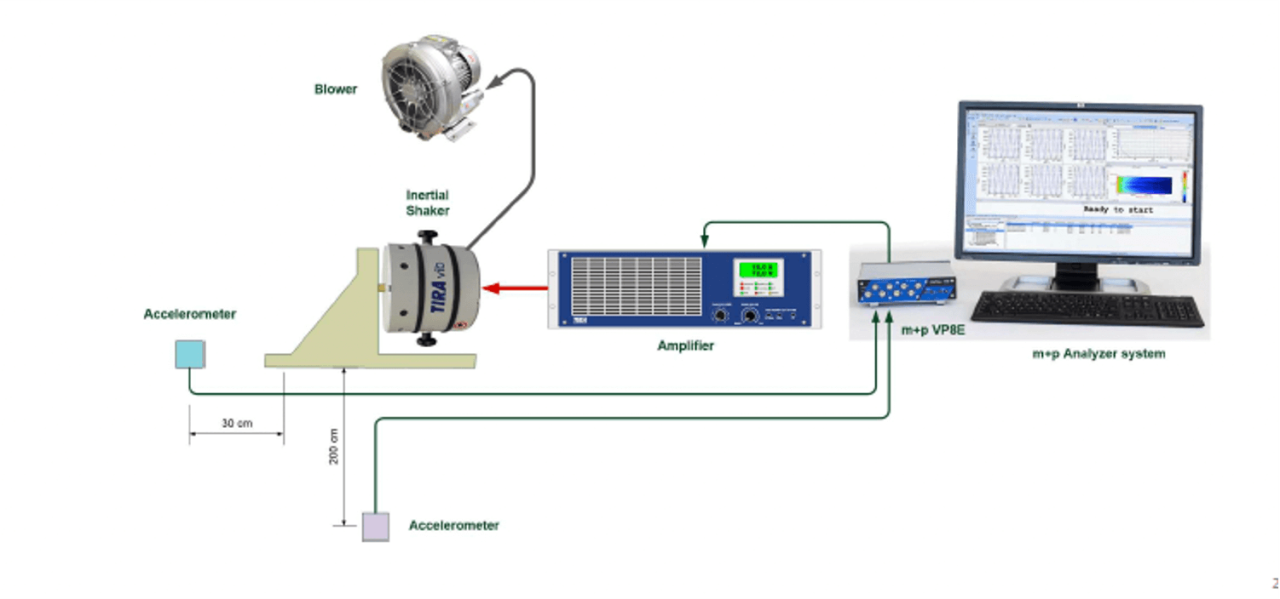

測試架構
 |
|
型號
|
TV 51140-IN
|
TV 51165-IN
|
|
|
震動台
|
S 51140-IN
|
S 51165-IN
|
|
|
功率放大器
|
BAA 1000
|
BAA 1000
|
|
|
峰值推力(N) 正弦/隨機
|
400/311
|
650/420
|
|
|
頻率範圍(Hz)
|
2 - 2000
|
2 - 2000
|
|
|
最大行程(mm) peak to peak
|
9
|
9
|
|
|
最大速度(m/s) 正弦/隨機
|
1.5/1.5
|
1.5/1.5
|
|
|
最大加速度(g) 正弦/隨機
|
2.8/2
|
2.8/1.8
|
|
|
懸吊强度(N/mm)
|
56
|
98
|
|
|
移動佈建質量(kg)
|
0.63
|
0.97
|
|
|
激震器重量(kg)
|
16
|
26
|
|
|
連結頭 (螺絲mm)
|
M12
|
M12
|
|
|
在230V（kVA）下最大功耗 功放/風機
|
1.22/1.4
|
1.27/1.4
|
|
|
 |

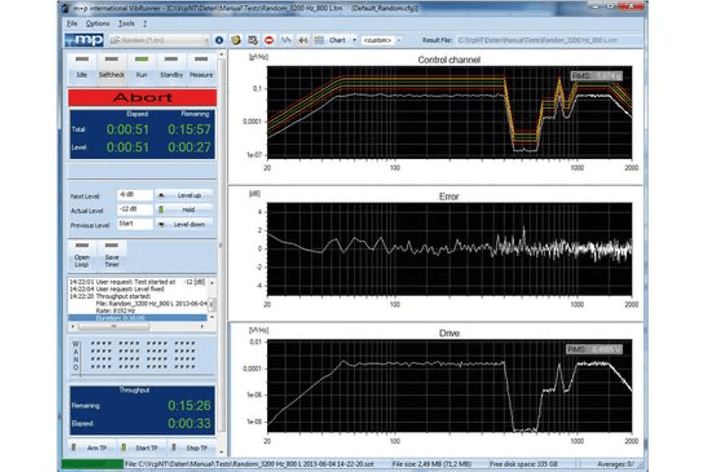

•隨機：限幅/力限控制、隨機資料簡化
•正弦：包括限幅/力限控制、共振搜尋和標記、正弦位移和速率控制、正弦資料簡化
•衝擊：經典衝擊、衝擊響應譜分析、外部脈衝、瞬態擷錄
•混合試驗模式： 正弦+隨機(SoR)、隨機+隨機(RoR)、正弦+隨機+隨機(SoRoR)
|
